Linie manuală de pulverizare pentru acoperire cu pulbere de vânzare Indonezia

Linia manuală de pulverizare a pulberii și configurația cuptorului de înaltă temperatură:

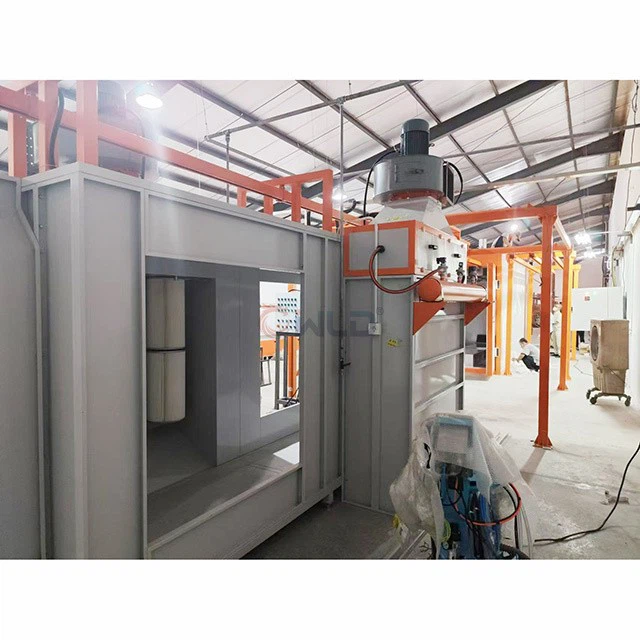

Partea 1: Cameră manuală de pulverizare cu pulbere cu două stații + pistol de pulverizare cu pulbere (toate albe)

O cameră de pulverizare cu două stații cu un total de 2 ferestre de pulverizare cu pulbere.

Dimensiuni exterioare: L4600 x L1100 x H2200mm.

Dimensiuni interioare: L3800 x W1000 x H1600mm.

Sistem de iluminare: 4 seturi de lumini cu LED-uri de 24 W antiexplozie, total 8 bucăți de tuburi luminoase.

Corpul cabinei: tablă galvanizată de 1,2 mm grosime acoperită cu pulbere.

Sistem de recuperare a pulberii: Sistem de curățare cu flux de aer cu puls, cu 6 cartușe filtrante cu diametrul 320 × 600 în fiecare cameră, în total 12 cartușe filtrante.

Sistem de ventilație: fiecare cabină de pulverizare cu pulbere are un set de ventilatoare centrifuge de 4KW (4-72-4A), în total 2 seturi.

Conductă de evacuare: 0, tablă zincată de 0,8 mm cu o secțiune transversală de 400 x 400 (mm), fiecare cameră are o conductă de evacuare lungă de 4- metri și 2 coturi;

Pistol de pulverizare cu pulbere și găleată pentru pulbere: se fixează complet.

Partea 2: Cuptor de înaltă temperatură (panou de perete alb, cadru portocaliu)

Dimensiuni exterioare ale cuptorului: L4000 x L2000 x H2800mm. Placă izolatoare din vată de rocă cu grosimea de 100 mm, placă de oțel de culoare de 0,526 mm, placă de oțel de 1,2 mm grosime cu înveliș pe margine, structură asamblată.

Dimensiunea portii: usa glisanta manuala, L1800 x H2000 (mm)

Sobă cu aer cald (1 set): dimensiune exterioară 1800 x 1300 x 1300 (mm), placă izolatoare din vată de rocă grosime 100 mm; Instalați un set de tije electrice de încălzire din oțel inoxidabil de 75 kW în interiorul cuptorului; 1 ventilator plug-in rezistent la temperaturi ridicate (volum de aer: 7000m3/h, putere 2,2kw)

Conducta de circulație a aerului: secțiune transversală 1000 x 250 (mm), tablă de oțel galvanizat de 0,8 mm și structură de țeavă pătrată, lungime de 3 metri până la 2 bucăți.

Partea 3: Pistă de transfer și cadru de sprijin.

Pista de activitate: structură în formă de C, secțiune transversală 80 x 80 (mm), tablă de oțel de 3,5 mm grosime, lungime 4 metri; total 4 seturi. Poate suporta o greutate de 200 kg.

Sine portantă: 5 # unghi de calcat, 3,8 metri lungime; Sunt în total 2 articole. Poate suporta o greutate de 200 kg.

Sine fixă: structură în formă de C, secțiune transversală 80 x 80 (mm), tablă de oțel grosime 3,5 mm, lungime 5 metri; Un total de 8 seturi. Poate suporta o greutate de 200 kg.

Cărucior culisant portant: 4-structură roată, cu o capacitate maximă de încărcare unică de 100KG; Un total de 20 de seturi.

Roata culisanta: structura din fier, cu o capacitate de incarcare de 100KG; Un total de 8 seturi.

Coloana suport: tub patrat din otel carbon 100 x 100, cu inaltimea de aproximativ 2800mm; Un total de 8 seturi.

Traversa de susținere: 100 x 100 tuburi pătrate din oțel carbon, cu câte 2 bucăți de 1,3 metri și 3,8 metri lungime.

Tija de impingere manuala: 1 set de tuburi patrate din otel carbon de 50 x 50.

Partea 4: Cutie de control electric (L400 x L200 x H500mm), total de 2 seturi

Întrerupătoarele de aer, contactoarele și releele termice, butoanele și luminile indicatoare sunt selectate din produsele Shanghai. Sistemul de aer cald este setat să controleze temperatura din interiorul încăperii cu temperatură ridicată (sistemul va rămâne automat constant la temperatura de coacere setată). Sistemul este echipat cu circuite de protecție, cum ar fi supratemperatura, pierderea de fază și scurtcircuit; Configurați avertizare de supratemperatura; După setarea temperaturii și timpului de coacere, sistemul va finaliza automat întregul proces de coacere. Sistemul de pulverizare cu pulbere este echipat cu un circuit de impulsuri pentru a controla regulat curățarea cu spălare în contrasens a elementului filtrant. Setați comutatorul între funcțiile manuale și automate.
